弗萊特自動門控發展有限公司在膠南市成立,公司位于山東 膠南市 瑯琊臺南路19號，弗萊特自動門控發展有限公司堅定以誠信為本，選擇我們就是選擇誠信。下面門客邦成都自動門公司小編就來介紹一下弗萊特自動門門禁接線圖如。

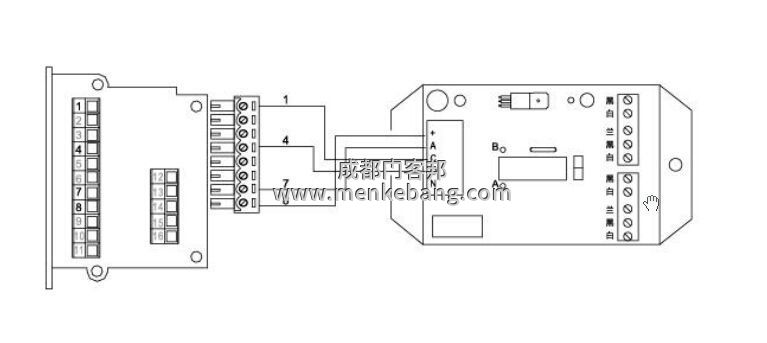

        接線方法：中控F7指紋考勤一體門禁機+自動門拓展器為例



　　提示：自動感應玻璃門的控制方式為紅外探頭（或微波傳感器）探測分別接收自動感應玻璃門的開門信號。

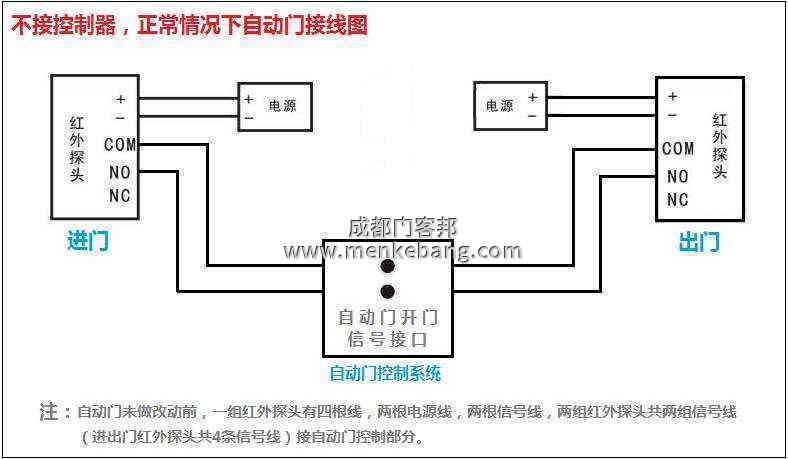

　　自動感應玻璃門紅外探頭一般有4條線連接自動感應玻璃門控制面板端子，其中2條為電源線，不分需要。另外兩條是控制線。在自動感應玻璃門控制面板的接線處，它們被拆下，不再與其他設備連接。最初，這兩條線路的終端分別與COM相連，wg2001控制器繼電器沒有輸出。從理論上講，用這種方式連接它們是可能的。

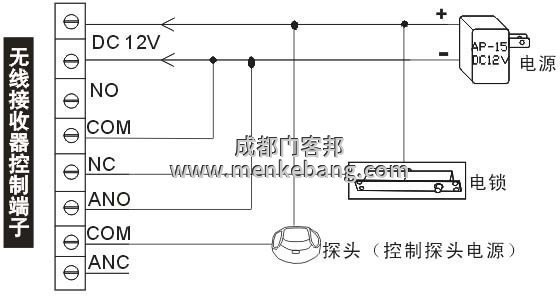

       但實際上，控制器上的繼電器保護電鎖。這種保護可能會對自動感應玻璃門產生副作用。當門半開時，可能會立即關閉，或者當門半關時，又會再次打開。因?yàn)橛行┳詣?dòng)感應玻璃門，這兩條控制線是帶電電壓，而不是開關信號。出于這兩個原因，必須在自動感應玻璃門上添加自動門拓展器（如圖所示）。自動門拓展器可以解決這兩個問題。

      以上就是我們介紹的自動門門禁接線圖，更多請查看：感應門感應器探頭接線圖    玻璃門如何加裝門禁   感應自動門門禁接線圖
